AirBorn SC系列電纜連接器
發布時間:2024-10-14 10:37:45 瀏覽:509

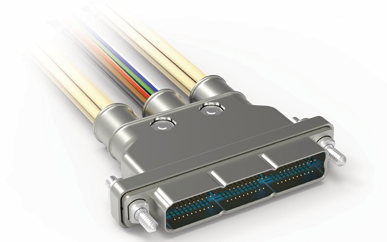

AirBorn SC 系列電纜連接器是一款高可靠性的多功能連接器,專為滿足高頻率信號傳輸和苛刻環境下的使用要求而設計。以下是該系列的主要特點和設計細節:
1. 主要特性
多功能性:SC 系列電纜支持雙絞電纜、離散線、和 SMPM RF 選項,適用于 11、31 或 51 路配置。
高性能傳輸:該系列電纜適用于高速信號傳輸,符合 MIL-DTL-83513 標準,確保其在惡劣環境下的耐用性和穩定性。
靈活的配置:支持多種插頭類型、護套材料和安裝方式,能夠根據具體的應用需求進行定制。
2. 結構設計
連接器類型:該系列連接器有針(Plug)和孔(Receptacle)配置,支持各種組合方式,確保廣泛的應用適應性。
堅固性與可靠性:信號連接采用單件式無接縫結構,抗震抗沖擊能力強,插入損耗低,接觸電阻小,保證長期可靠的電氣連接性能。
SMPM RF 接頭:SMPM RF 接頭設計用于高頻信號傳輸,支持直徑為 1.27mm 的同軸電纜,特別適用于高頻應用。

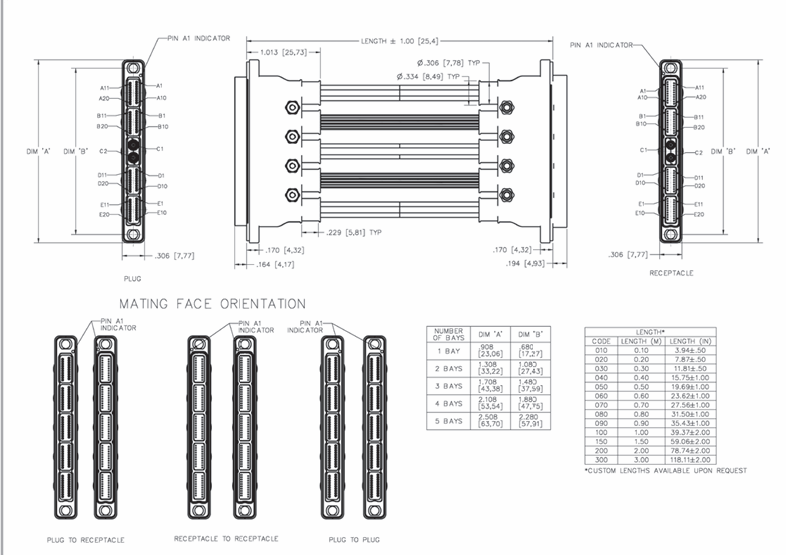

3. 尺寸和說明
4. 材料與表面處理
連接器模塊的材料:大部分模塊的材料為鋁合金,并且根據應用需求進行了不同的表面處理,例如陽極氧化處理、電鍍鎳處理等,以增加耐腐蝕性和耐用性。
硬件材料:用于安裝的螺釘和墊圈等部件材料包括不銹鋼和合金鋼,表面也經過電鍍處理,以滿足各種應用環境下的可靠性要求。
觸點鍍層:信號接觸端子通常采用金鍍層處理,以增強導電性能和抗氧化能力。
5. 應用領域
由于 SC 系列具備高密度、模塊化和高頻傳輸能力,特別適用于航空航天、軍事、通訊和工業自動化等需要高可靠性和高性能的應用環境。

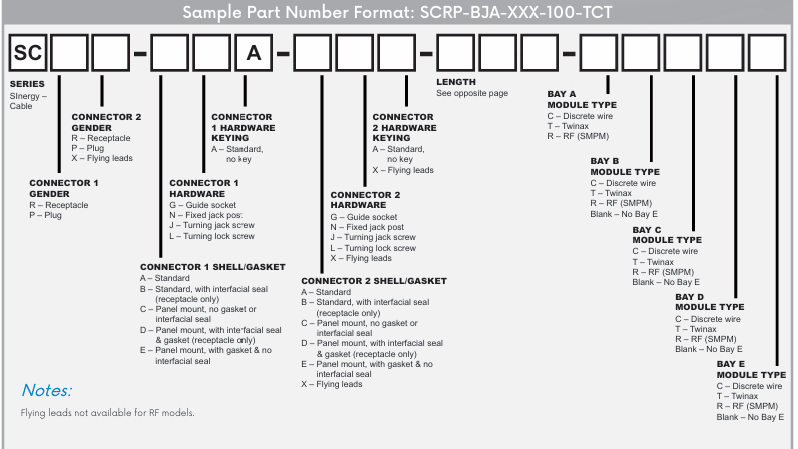

6.訂購指南
