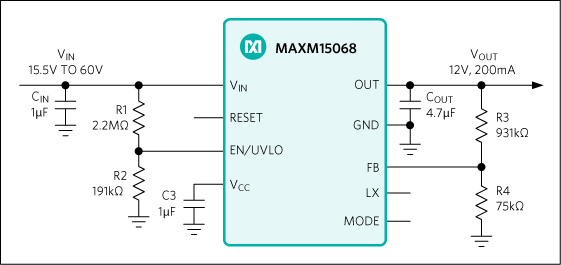

MAXM15068 μModule降壓型電源模塊
發布時間:2024-03-25 09:37:30 瀏覽:483
喜馬拉雅系列穩壓器IC與電源模塊,以其低溫升、小尺寸的特性,為您帶來前所未有的電源解決方案。其中,MAXM15068高效同步降壓型DC-DC模塊,集控制器、MOSFET、補償元件和電感于一體,實現更廣泛的輸入電壓范圍,為您的電路設計帶來極大便利。
MAXM15068模塊在7.5V至60V的寬泛輸入電壓范圍內工作,輸出電流高達200mA,同時提供5V至12V的可編程輸出電壓范圍。它簡化了設計流程,降低了制造風險,實現真正的即插即用,大大縮短了產品上市時間。
該模塊采用峰值電流模式控制架構,并設有3.75ms的固定軟啟動時間,有效減少輸入浪涌電流。此外,MAXM15068采用薄型、緊湊的10引腳、2.6mm × 3mm × 1.5mm uSLIC?封裝,使設計更加靈活。
特性亮點:
用戶友好,輕松上手
7.5V至60V寬泛輸入范圍,滿足多樣需求
5V至12V輸出電壓可調,精度高達±1.44%
輸出電流能力強大,最高可達200mA
內部補償,全陶瓷電容設計,高效穩定
可選PWM或PFM工作模式,靈活多變
關斷電流極低,僅為2.2μA(典型值)
設計優勢:
內置軟啟動和預偏置啟動,保護電路穩定
漏極開路Power Good輸出,方便監控電源狀態
可編程EN/UVLO門限,適應不同應用場景
可靠性保障:
打嗝模式過流保護,防止設備損壞
過溫保護,確保長期穩定運行
工作環境溫度范圍廣泛,-40°C至+125°C,結溫范圍更是達到-40°C至+150°C
堅固耐用:
符合CISPR22 (EN55022) Class B傳導和輻射發射標準,電磁兼容性強
通過JESD22-B103、B104、B111等跌落、沖擊和振動標準測試,適應嚴苛環境
廣泛應用:
工業傳感器與過程控制,確保精確監測與調控
4-20mA電流環路供電傳感器,為工業自動化提供穩定電源
替代傳統LDO,實現更高效能源利用
HVAC與樓宇控制,優化建筑能源管理
電池供電設備,延長設備使用時間
通用負載點電源,滿足各種電子設備供電需求
選擇喜馬拉雅系列穩壓器IC與電源模塊,為您的產品帶來卓越的電源性能與穩定性,助力您的業務快速發展。
相關型號:
型號 | Output Current (A) | Vin(V) | Vout (V) | Package |
MAXM15068 | 200mA | 4.5-60V | 5-12V | 2.6mm × 3mm × 1.5mm uSLIC?封裝 |
LTM8020 | 200mA | 4-36V | 1.2-5V | 21-Lead LGA (6.25mm x 6.25mm x 2.32mm) |
