Lattice萊迪思ispMACH 4000V/Z系列低功耗超快CPLD解決方案

發布時間:2024-02-20 12:04:41     瀏覽:1232

  ispMACH 4000簡介

  Lattice的高性能ispMACH 4000系列提供了超快速CPLD解決方案。該系列是萊迪思兩種最流行的架構的混合體:ispLSIR 2000和ispMACH 4A。ispMACH 4000架構保留了這兩個系列的優點,專注于重大創新,在靈活的CPLD系列中結合了最高性能和低功耗。

  ispMACH 4000結合了高速度和低功耗以及易于設計所需的靈活性。憑借其強大的全局路由池和輸出路由池,該系列提供了出色的首次擬合,時間可預測性,路由,引腳保留和密度遷移。

Lattice萊迪思ispMACH 4000V/Z系列

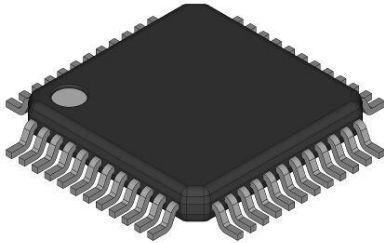

  ispMACH 4000系列提供32到512個宏細胞的密度。在Thin Quad Flat Pack (TQFP), Chip Scale BGA (csBGA)和Fine Pitch Thin BGA (ftBGA)封裝中有多種密度- i /O組合,范圍從44到256引腳/球。表1顯示了宏單元、包和l/O選項,以及其他關鍵參數。

  ispMACH 4000系列具有增強的系統集成能力。支持3.3 V (4000V)、2.5 V (4000B)、1.8 V (4000c/Z)電源電壓和3.3 V、2.5 V、1.8 V接口電壓。此外,當輸入/輸出組配置為3.3 V工作時,輸入可以安全地驅動到5.5 V,使該系列可以耐受5 V電壓。TheispMACH 4000還提供增強的l/O功能,如轉換速率控制,PCl兼容性,總線保持器鎖存器,上拉電阻,下拉電阻,開路漏極輸出和熱插接。ispMACH 4000系列產品采用3.3 V/2.5 V/1.8 V系統可編程,通過IEEE標準1532接口。lEEE標準1149.1邊界掃描測試能力也允許在自動化測試設備上進行產品測試。1532接口信號TCK、TMS、TDI和TDO被引用到Vcc(邏輯核心)。

  特征

  1.8 V 內核,用于低動態功耗

  5 V 容限 I/O,用于 LVCMOS 3.3、LVTTL 和 PCI 接口

  JTAG在系統可編程(ISP?)

  采用 TQFP、ftBGA、fpBGA 和 csBGA 封裝

  汽車溫度范圍支持 -40 至 +130 °C 結 (Tj)

ispMACH 4000V/Z 設備選型指南:

參數
403240644128425643844512
密度宏單元
3264128256384512
TPD (納秒)
2.52.52.73.03.53.5
總擁有成本 (ns)
2.22.22.72.72.72.7
TS (納秒)
1.81.81.82.02.02.0
最大功率 (MHz)
400400333322322322
電源電壓 (V)
V=3.3
I/O 標準支持
LVTTL、LVCMOS3.3/2.5/1.8、PCI3.3
5 V 容限 I/O
是的是的是的是的是的是的
典型待機電流 (μA)
11.311.511.51212.513
溫度等級
C/I/E/AC/I/E/AC/I/E/AC/I/EC/IC/I

萊迪思汽車(符合AEC-Q100標準)ispMACH 4000V/Z器件選型指南

參數
403240644128403240644128
Vcc 電壓 (V)
3.33.33.31.81.81.8
密度宏單元
32641283264128
tPD (納秒)
7.57.57.57.57.57.5
最大值 (MHz)
168168168168168168
最大用戶 I/O + 專用輸入
32 + 464 + 1096 + 432 + 464 + 1064 + 10

相關推薦:

Lattice可編程邏輯芯片FPGA和CPLD

Lattice萊迪思Certus-NX FPGA如何重塑低功耗通用FPGA?

可編程邏輯器件芯片選型

更多Lattice萊迪思相關產品信息可咨詢立維創展

推薦資訊

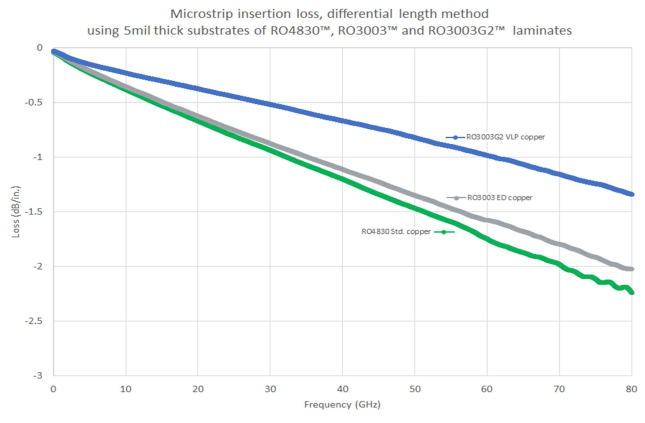

  • RO4830?層壓板Rogers
    RO4830?層壓板Rogers 2023-04-27 16:50:52

    Rogers? RO4830?高頻層壓板隸屬于熱固性材料,具有穩定性可靠、成本更低等優勢。RO4830?熱固性層壓板特別適合對價格較敏感的毫米波技術應用,如76-81GHz汽車雷達傳感器。

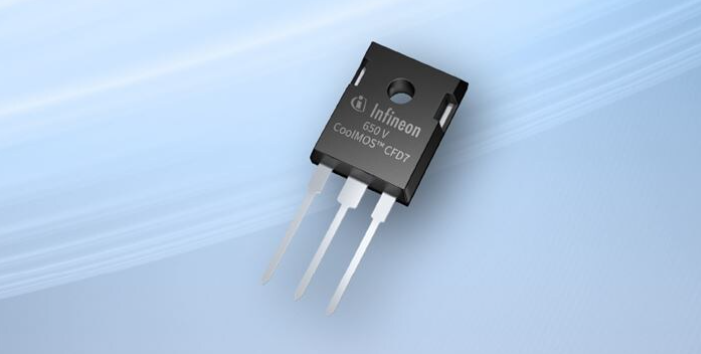

  • 英飛凌IPW65R029CFD7 650V CoolMOS? CFD7 SJ功率器件
